¶ 社区优秀开源固件

本部分收录了基于 ESP32-S3 等硬件平台的开源固件项目，可直接编译运行于极趣墨水屏设备。

数据采集时间：2026年5月31日（排行榜 Stars 更新时间：2026年5月31日 16:54）
补充更新：2026年7月7日新增 vibecoding-plus；2026年7月23日新增 TransitInk OS；2026年7月27日新增 xiaozhi-zectrix；2026年7月29日新增“今天是周五吗？”与 TRMNL Firmware；2026年8月4日补充 TRMNL v1.8.10 正式 Release 信息及 NOTE4 真机图；2026年8月13日新增 Zectrix NOTE4 4BP Gallery；2026年9月14日新增 emini Home；2026年9月16日新增 Hearth；2026年9月20日新增 FourColor Ink（DennisGaida）；2026年9月21日新增 Paperwake；2026年9月28日新增 Zaino

型号提示： NOTE4 使用 400 × 300 黑白墨水屏，NOTE4C 使用 400 × 300 四色墨水屏，两者的屏幕驱动和固件不可互换。刷写前请确认设备型号、分支与目标环境，并备份原厂 Flash。同时支持两种型号的项目会在两个索引中重复列出。

¶ NOTE4 / 4.2 英寸黑白屏固件

¶ NOTE4C / 4.2 英寸四色屏固件

开发指南参考固件： NOTE4C 四色参考固件，由 LazyYoun 维护，官方 NOTE4C 开发指南采用此项目作为开发参考。它与 NOTE4 十六灰阶相册（4BP）是两个独立项目。

---

¶ 1.vibecoding-voice

作者：mac20777
最后更新时间：2026-05-06
链接：https://github.com/mac20777/vibecoding-voice

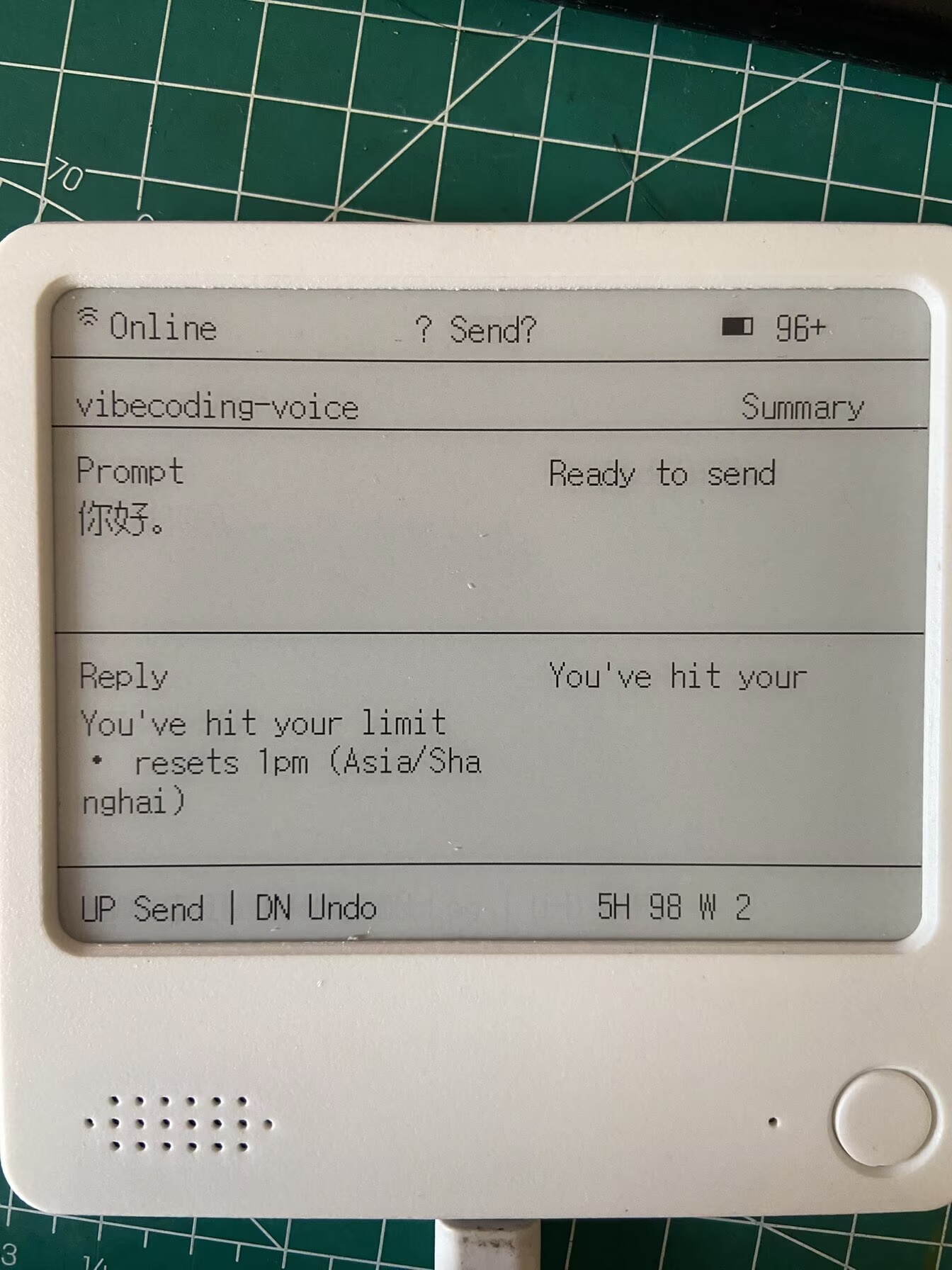

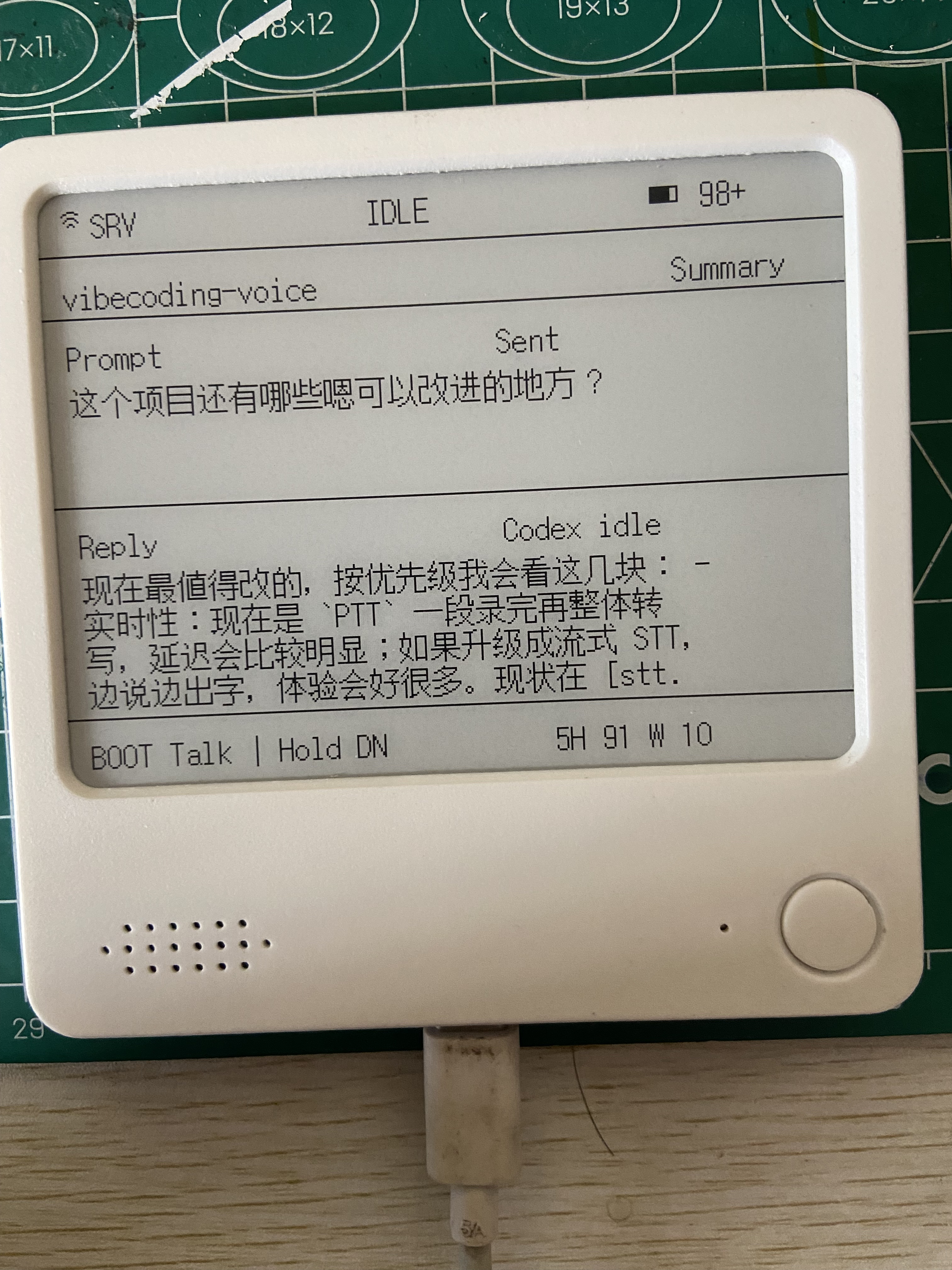

基于 ESP32 电子墨水屏的语音驱动 AI 编程遥控器，按键说话即驱动 Codex/Claude Code，无需抢麦、不打断键盘。

原文链接：https://x.com/mac20777/status/2038541419691028735

¶ 2.单词机

作者：li-wendian
最后更新时间：N/A
链接：https://github.com/danleegle/egga-word-machine-offline

这是 Zectrix S3 4.2 英寸电子墨水屏单词机的 ESP-IDF 固件工程。仓库根目录就是可直接编译的固件项目，不包含上一级目录里的本地整理文件。

当前固件内置考研英语词库，主界面是单词卡片复习，支持顺序/随机背词、每日目标、复习进度保存和 NFC 入口链接。代码中保留了 Wi-Fi 配网与 OTA 相关配置基础，但当前使用方式以离线背词为主。

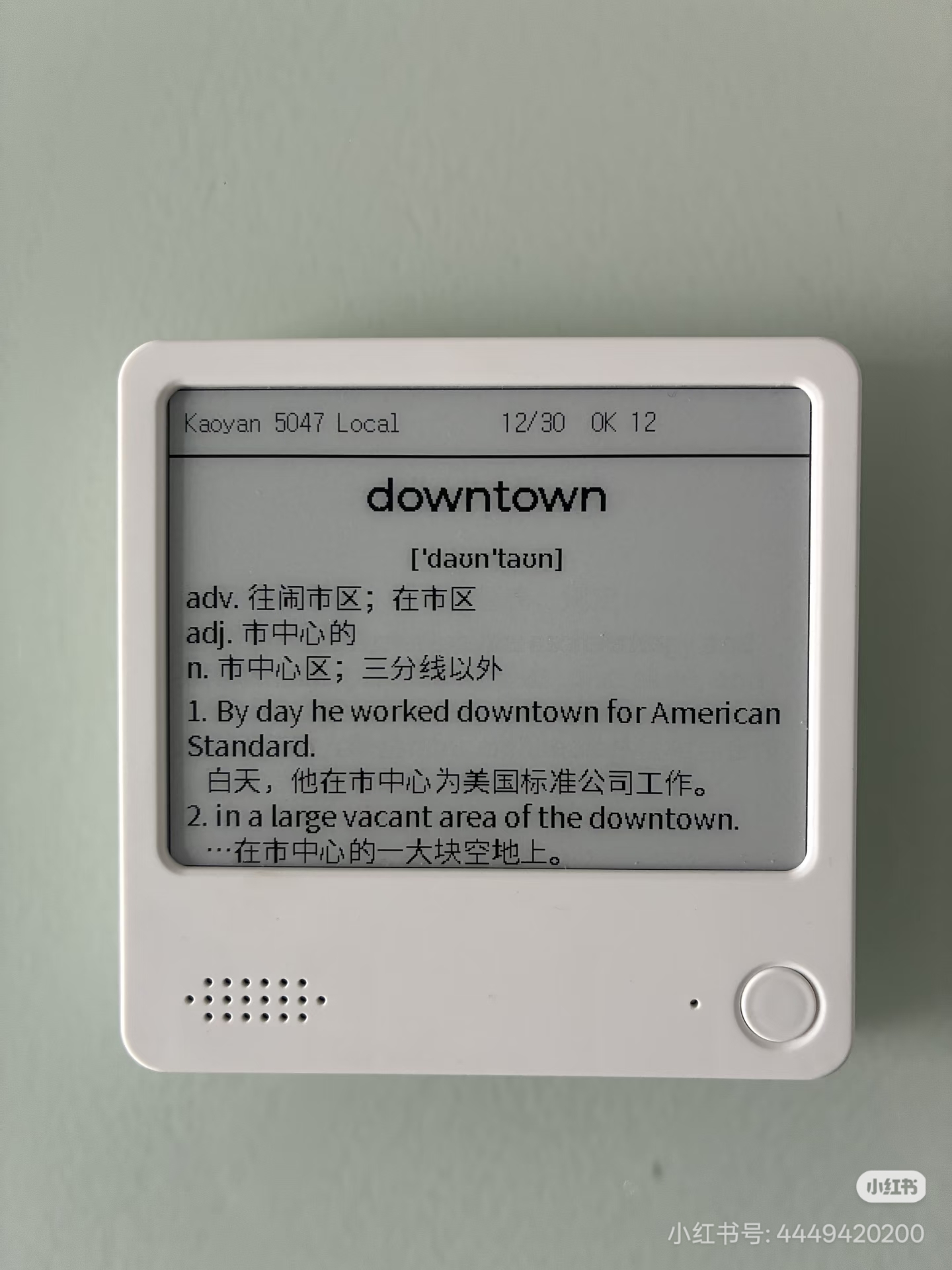

效果预览

¶ 3. 家庭记账本

维护状态：暂停维护（2026-10-13 标注）。 作者已表示暂停维护本项目。现有介绍与项目链接保留供参考。

作者：quellogs (anonysoul) · 泉流迹 / Quellog
最后更新时间：2026-05-26
客户端固件：https://github.com/quellogs/quellog-eink

基于 Zectrix S3 4.2 英寸电子墨水屏的家庭记账固件与自建服务端。

固件采用分层架构（Board / Display / Application / UiPage），内置统计看板、最近记录、设备设置三个页面，支持 SoftAP Web 配网。内置思源黑体字库，无需额外字体分区即可流畅显示中文。数据通过设备 API 从自建服务端获取，金额单位统一为分。

服务端基于 Fastify + Vue 3 + Postgres，提供看板统计（月/季/年）与交易明细接口，并集成微信 Bot 聊天记账与 LLM（OpenAI/DeepSeek）自动分类功能。支持 docker-compose 一键部署，数据完全自控，无云服务依赖。

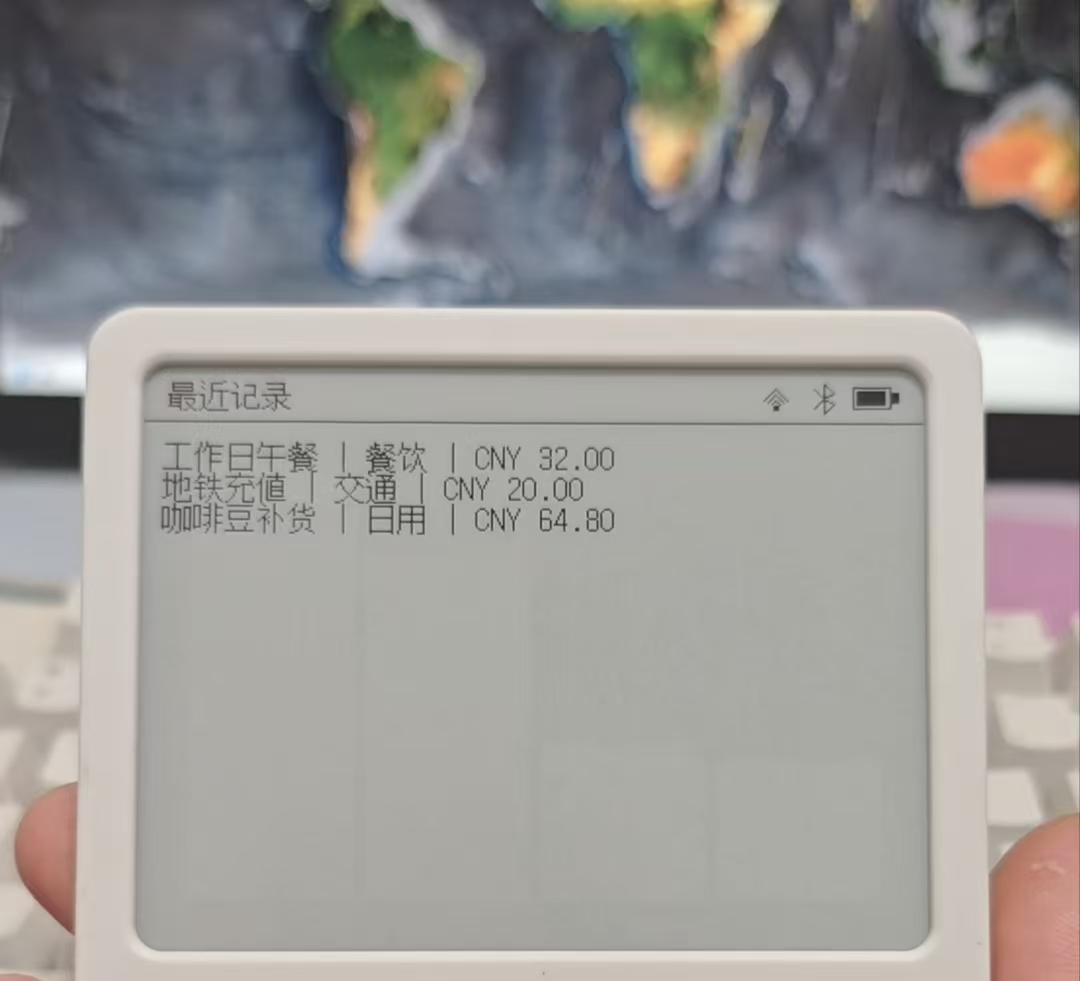

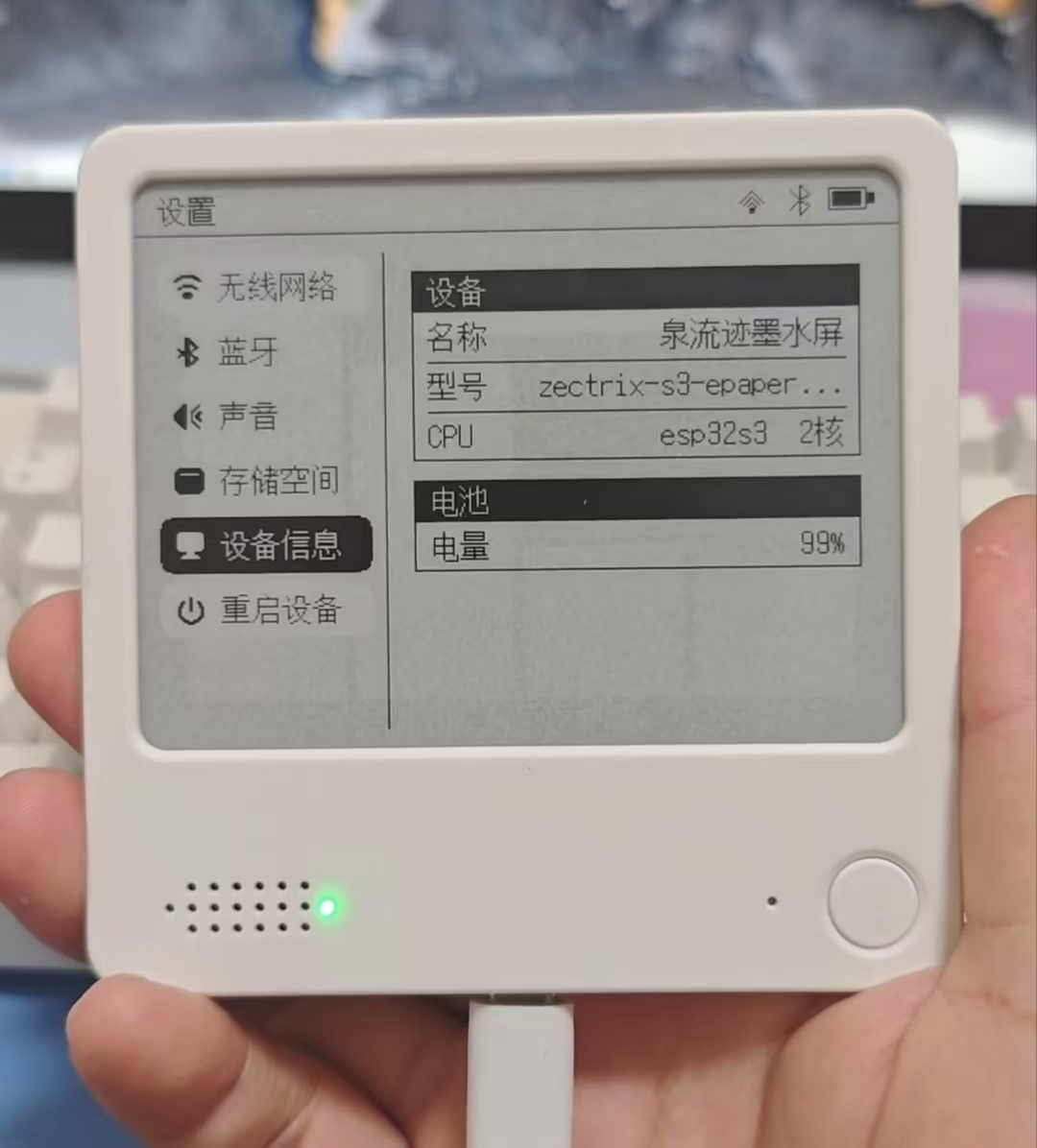

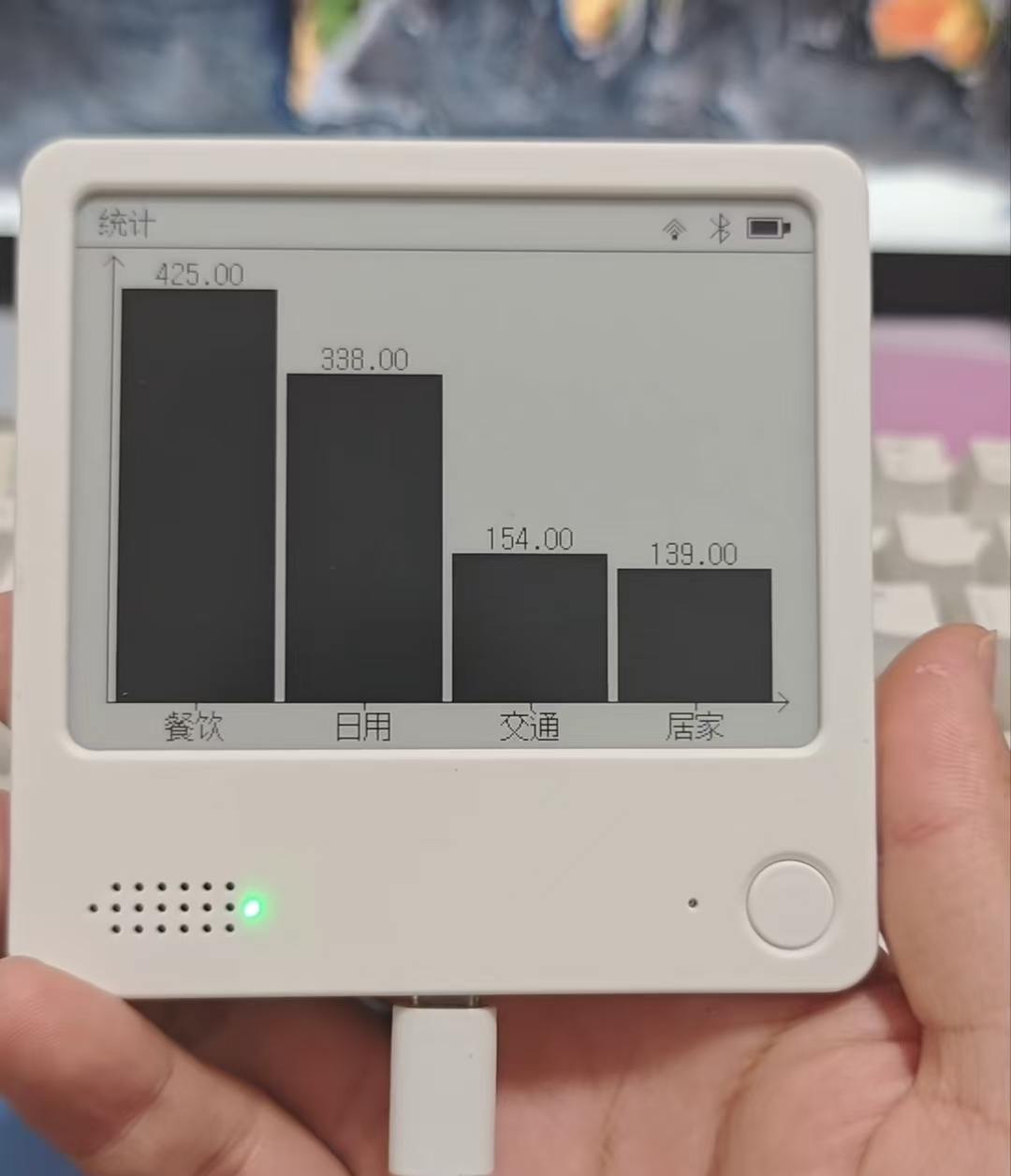

效果预览

¶ 4. Slate · 墨笺

作者：qiujun8023 JUN QIU
最后更新时间：2026-05-31
项目地址：https://github.com/qiujun8023/slate
基本已经做到目前官方版本的平替状态，适合注重隐私、需要使用自己大模型API的用户。

Slate 是一个面向 400 x 300 黑白墨水屏设备的开源相框 / 信息看板 / 语音玩具项目。仓库同时包含设备固件、后端 API、Web 管理端和前后端共享 schema。

当前形态：

firmware/：ESP-IDF 5.5.x 固件，目标板为 ZecTrix Note4 V1.0（ESP32-S3 + 4.2" EPD + ES8311 音频 + 按键 + 电池）。
backend/：Bun + NestJS 11 + Fastify + Prisma 7 + MySQL 8，负责账号、设备、内容组、内容、动态帧渲染、音频转码和设备同步协议。
frontend/：React 19 + Vite 8 + Tailwind v4 的 Web 管理端。
shared/：前后端共享的 zod schema、动态内容配置、dither 和图像预处理纯函数。

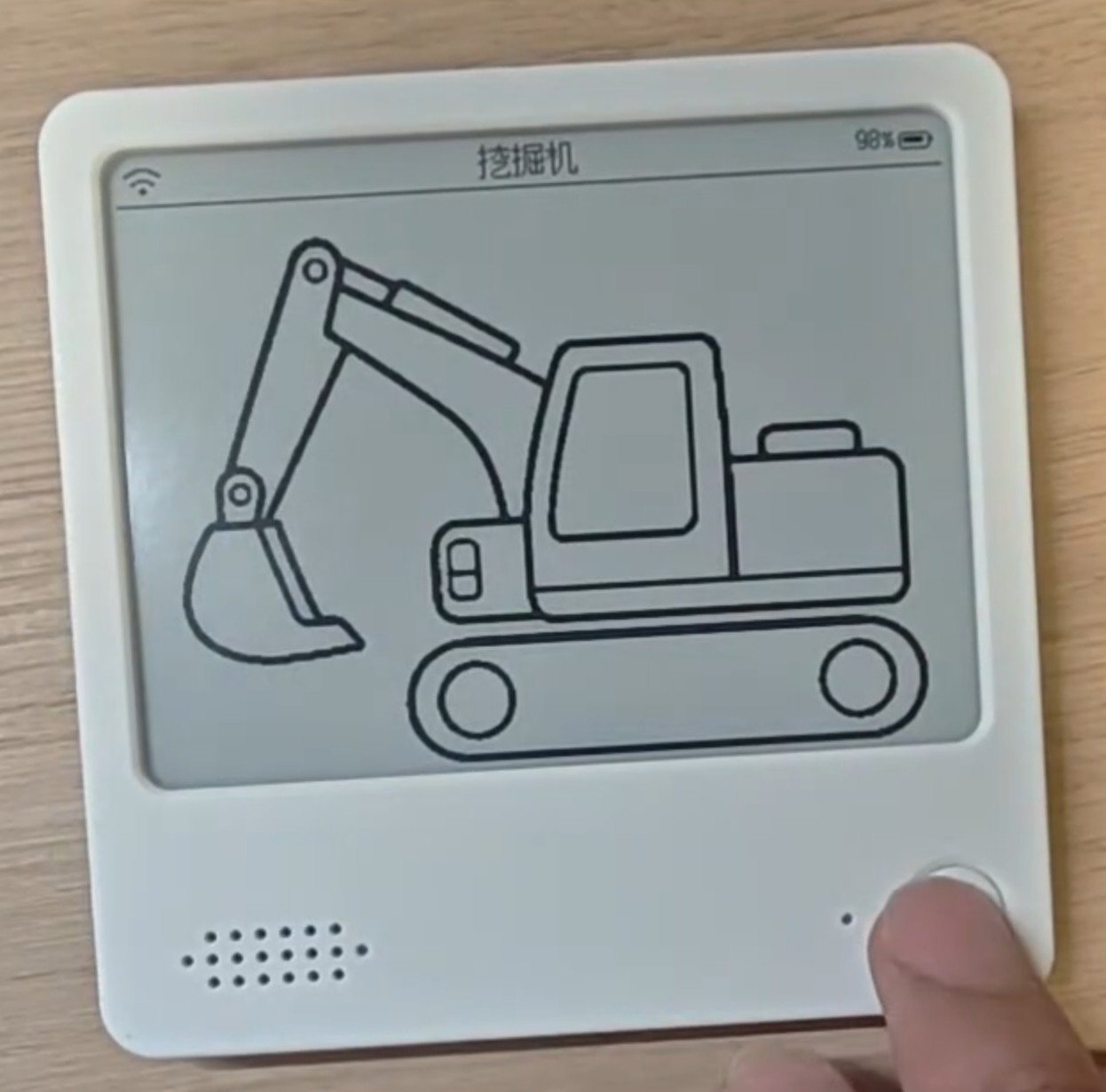

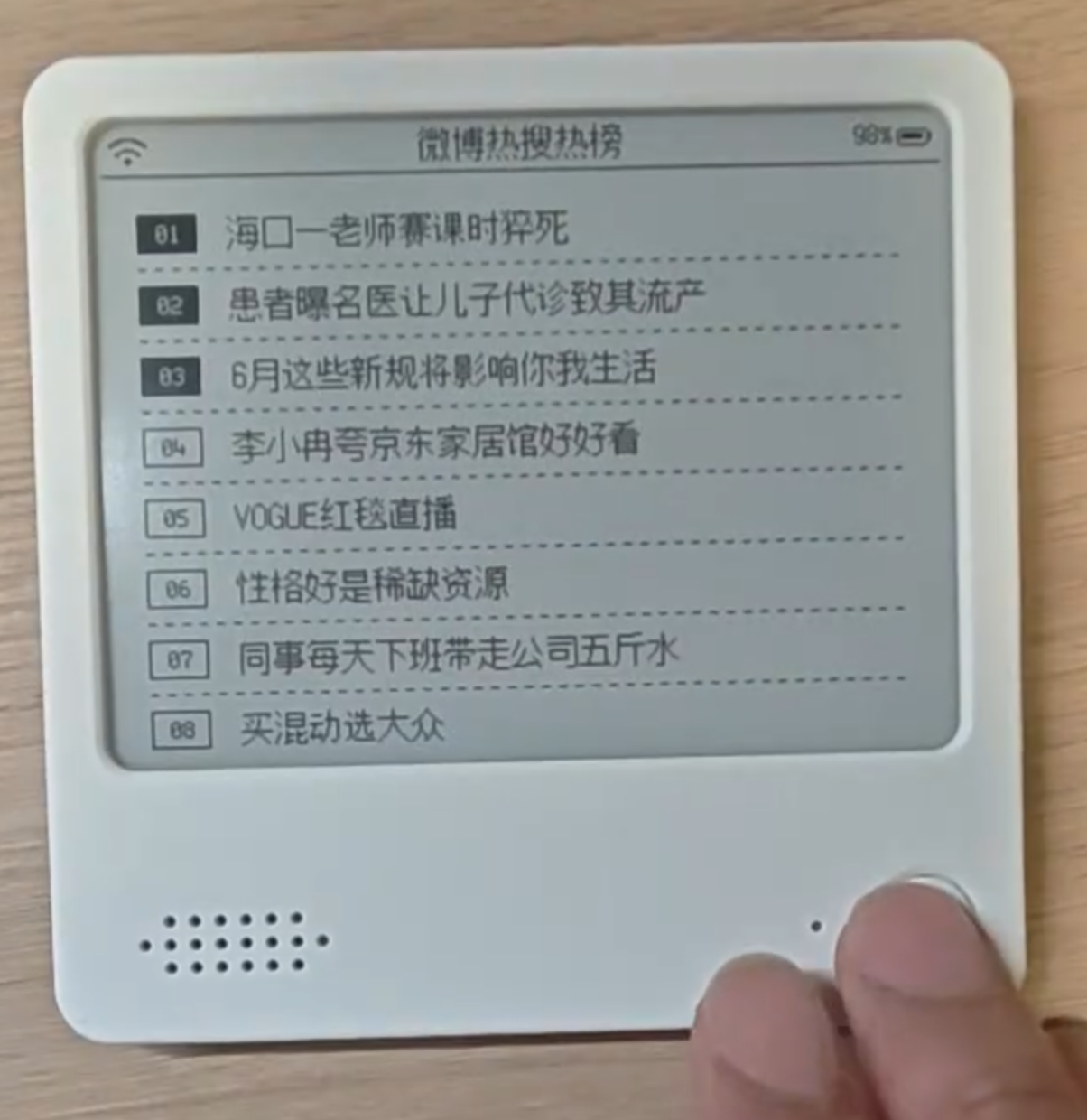

效果预览

¶ 5. vibecoding-plus

作者：MaydayV
最后更新时间：2026-07-05
项目地址：https://github.com/MaydayV/vibecoding-plus

vibecoding-plus 是基于 Zectrix S3 4.2 英寸墨水屏设备的局域网语音编程助手项目，可把设备变成面向 Codex / Claude Code 等 AI 编程工具的实体语音遥控器。

项目包含 ESP32 固件和 macOS 原生客户端：设备端负责按键检测、PCM 录音、WebSocket 音频上行和墨水屏状态显示；macOS 客户端负责语音转写、文本注入、设备管理、待办管理和服务配置。典型流程是长按 BOOT 键说话，音频通过局域网上传到客户端，转写后自动输入到当前光标位置，也可发送给 Codex CLI 或 Claude Code CLI。

固件侧支持 LAN UDP 自动发现、WebSocket 通信、可选 HMAC-SHA256 鉴权、Wi-Fi 配网、心跳保活、断线重连、Wi-Fi 恢复和深度睡眠省电；客户端支持 OpenAI Whisper 兼容接口、Volcengine ASR、Qwen ASR、whisper.cpp 本地转写，以及苹果提醒事项双向同步。

适合希望把 AI 编程语音输入、待办管理和墨水屏状态显示结合起来的开发者用户，也适合作为 Zectrix Note4 / S3 墨水屏设备的二次开发参考。

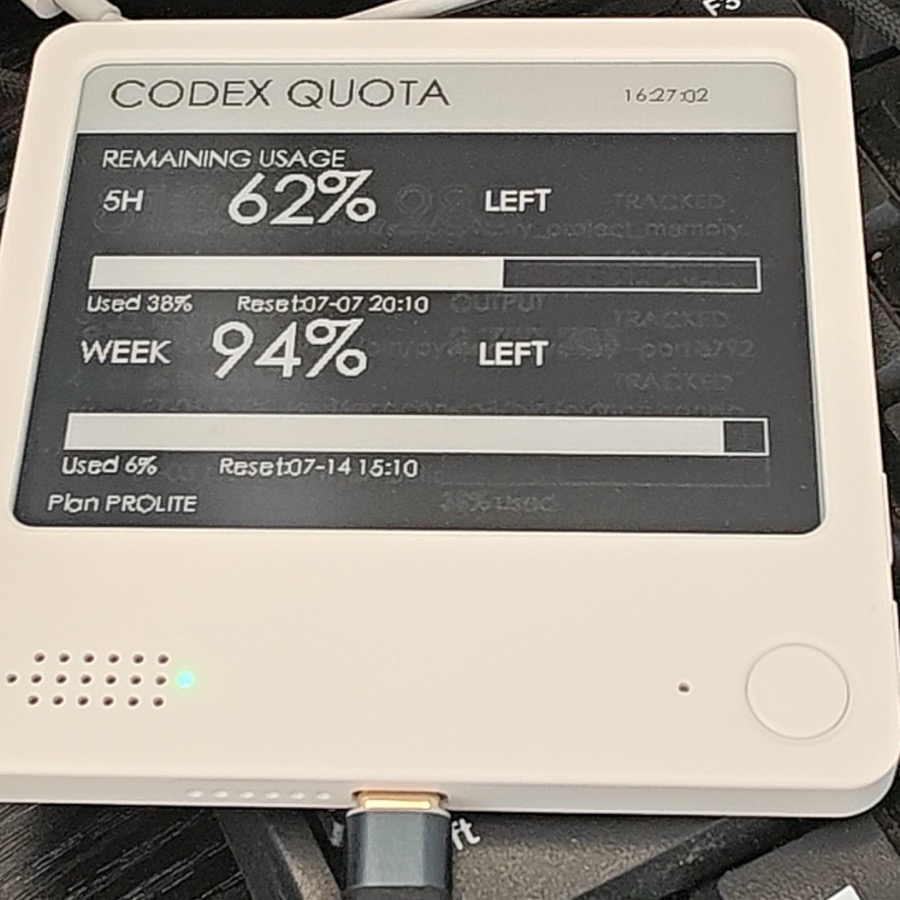

效果预览

¶ 6. TransitInk OS

作者：Zerie55699
最后更新时间：2026-07-23
项目地址：https://github.com/Zerie55699/transitink-os
浏览器安装器：https://zerie55699.github.io/transitink-os/

TransitInk OS 是为 Zectrix Note 4 硬件配置开发的 ESP32-S3 公共交通到站看板固件，适配 400 × 300 黑白墨水屏。设备可同时显示四个独立配置的组件，并提供繁体中文机上设置门户。

项目支持九巴、龙运巴士、城巴到站时间，港岛、九龙及新界专线小巴到站时间，港铁重铁与轻铁到站时间，以及运输署行车时间指标。首次启动时，设备会建立带密码的 Wi-Fi 热点；用户连接后即可在浏览器中配置网络和四个组件位置。固件还支持每日唤醒时段、定时低功耗休眠、离线路线目录，以及通过浏览器安装器刷写发布版本。

默认 PlatformIO 环境为 zectrix_note4，使用 SSD1683 类 400 × 300 屏幕配置。刷写前应核对设备型号、Flash 容量和串口，并先备份原有 16 MiB Flash；项目也提供备份、刷写与恢复脚本。

许可提示：这是独立的源码公开项目，与 Zectrix 没有从属或认可关系。原创源码采用 PolyForm Noncommercial License 1.0.0，仅限非商业用途；商业使用需另行取得书面许可，第三方字体、组件和交通数据按各自条款使用。

效果预览

¶ 7. xiaozhi-zectrix

作者：cattei
最后更新时间：2026-07-27
项目分支：https://github.com/cattei/xiaozhi-zectrix/tree/zectrix

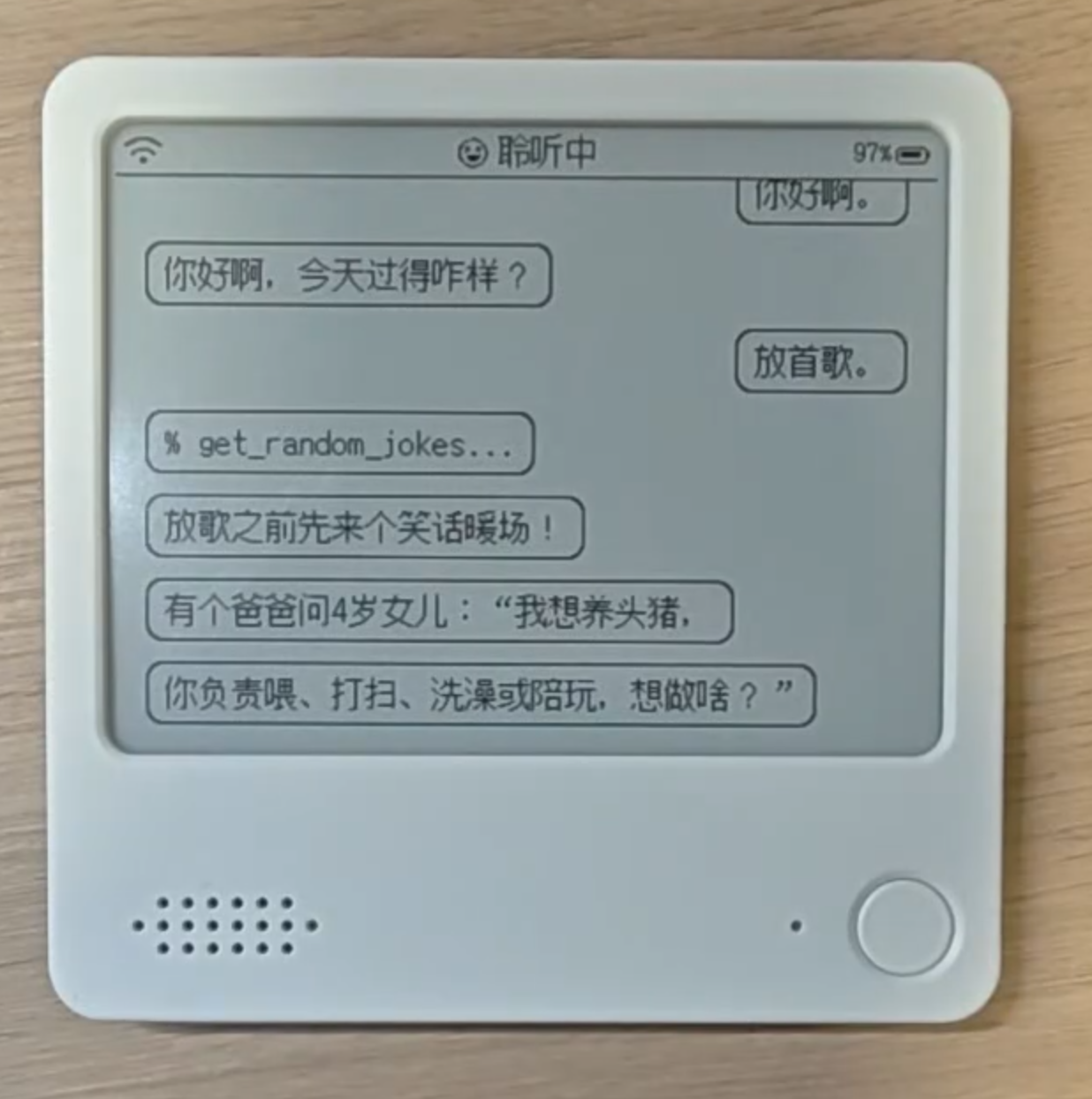

xiaozhi-zectrix 是基于小智 AI 聊天机器人固件制作的 Zectrix 适配分支。zectrix 分支新增 zectrix-s3-epaper-4.2 板卡配置，面向 ESP32-S3、4.2 英寸 400 × 300 黑白墨水屏设备，并接入 ES8311 音频、按键、电池与充电状态、电源管理、PCF8563 RTC 和 NFC。

项目保留小智固件的语音交互能力，包括 ESP-SR 离线语音唤醒、WebSocket 与 MQTT + UDP 通信、Opus 音频流、ASR + LLM + TTS / Realtime 语音模型，以及设备端和云端 MCP 扩展。固件默认可连接小智官方服务，也可按照上游文档配置兼容服务。

该适配加入了双固件切换逻辑：设备启动早期同时按住上键与下键约 500 ms，会尝试把启动项切换到另一个 OTA 分区并重启，用于在小智固件与 Zectrix 固件之间切换。此功能需要设备已经采用匹配的双 OTA 分区和固件布局，刷写前请先确认分区方案并备份原有固件。

当前主线推荐 ESP-IDF 6.0.2，构建板型名称为 zectrix-s3-epaper-4.2。项目采用 MIT 许可证，可用于学习、修改和商业用途；开发时请以 zectrix 分支的最新代码及说明为准。

MCP 架构示意

¶ 8. TRMNL Firmware（zectrix 分支）

作者：LitoMore / TRMNL
最后更新时间：2026-08-03
项目分支：https://github.com/LitoMore/trmnl-firmware/tree/zectrix
Zectrix 构建说明：https://github.com/LitoMore/trmnl-firmware/blob/zectrix/docs/zectrix.md
最新版本：https://github.com/LitoMore/trmnl-firmware/releases/tag/zectrix-v1.8.10

TRMNL Firmware 是一套开源墨水屏客户端固件。zectrix 分支的 NOTE4 目标为 zectrix_note4，使用 EP42B_400x300 黑白屏配置，仅适用于 ESP32-S3 N16R8 版本的 Zectrix NOTE4。该适配包含屏幕供电、GPIO17 整机电源保持、Home / OK 按键唤醒、电池电压和充电状态等板级映射。

设备可通过 TRMNL 配网页面连接 Wi-Fi，获取并显示 400 × 300 的自定义屏幕内容，随后进入定时休眠。zectrix-v1.8.10 Release 提供 zectrix-note4-v1.8.10-merged-firmware.bin 和 zectrix-note4-v1.8.10-firmware.bin：首次安装或完整重装使用合并镜像并写入 0x0；只有设备已安装该 Zectrix TRMNL 分区布局时，才可用应用镜像在 0x20000 更新。

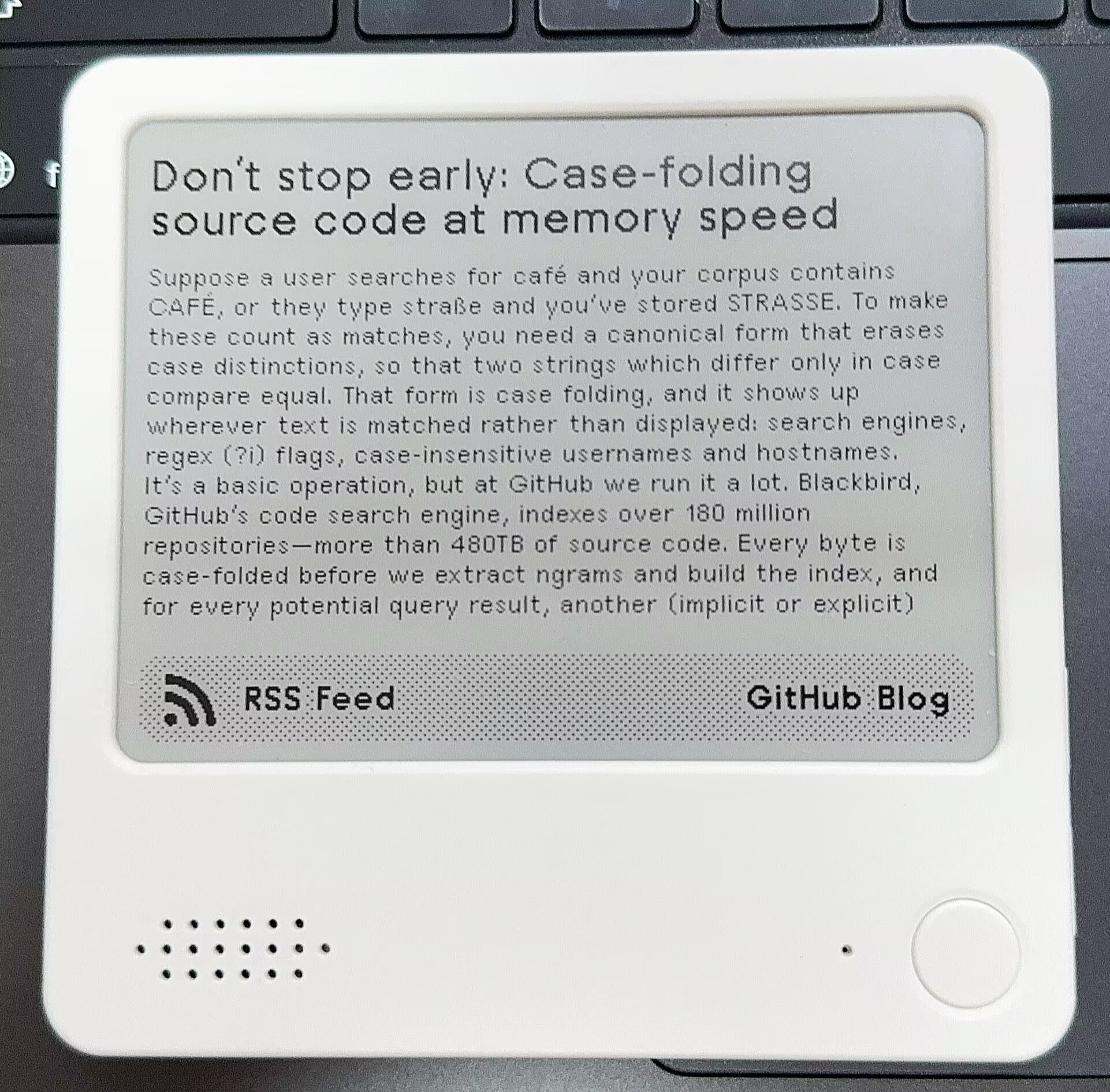

NOTE4 真机效果

刷写提醒： 只能使用 zectrix-note4-* 镜像，不可与 NOTE4C 镜像混用。首次安装前请完整备份 16 MiB 原厂 Flash；首次启动时持续按住物理电源键，直到新固件开始运行。上游 TRMNL 自动 OTA 已为 Zectrix 目标禁用，Release 也不包含 Zectrix 原厂固件。

项目采用 GPL-3.0 License；该仓库是 usetrmnl/trmnl-firmware 的分支，Zectrix 适配以 zectrix 分支代码与 docs/zectrix.md 为准。

¶ 9. Zectrix NOTE4 4BP Gallery

型号澄清： 本项目是 NOTE4 十六灰阶相册。4BP 指每像素 4 位，不是四色；此仓库的预编译镜像仅适用于黑白 NOTE4。NOTE4C 开发指南采用的参考项目请见 NOTE4C 四色参考固件。

作者：LazyYoun
最后更新时间：2026-08-13
项目地址：https://github.com/LazyYoun/zectrix-note4-4bp-gallery
预编译固件：https://github.com/LazyYoun/zectrix-note4-4bp-gallery/blob/main/zectrix-note4-4bp-gallery.bin
SHA-256：https://github.com/LazyYoun/zectrix-note4-4bp-gallery/blob/main/zectrix-note4-4bp-gallery.bin.sha256

Zectrix NOTE4 4BP Gallery 是为 400 × 300 黑白 NOTE4 开发的 ESP32-S3 电子相册与 NAS 照片管理系统。这里的 4BP 表示 4 bits/pixel，即 16 灰阶；设备端使用 NOTE4 SSD2683 面板的校准波形显示 60,000 字节 gray4bpp 图像，也支持 15,000 字节 1bpp 黑白图。预编译固件只适用于黑白 NOTE4，不适用于 NOTE4C 四色屏。

项目包含 ESP-IDF 固件、FastAPI + PostgreSQL 后端和 Vue 3 管理端。NAS 可只读扫描家庭照片，按 EXIF 日期生成“往年今日”候选，并可选用 AI 生成描述与评分；管理端可选择照片和输出格式，设备定时领取任务、校验 SHA-256、保存到本地相册、刷新屏幕后深度休眠。设备也可建立 InkScreen-AP，在 http://192.168.4.1 通过手机上传图片、管理相册、设置轮播与 NAS 同步周期。

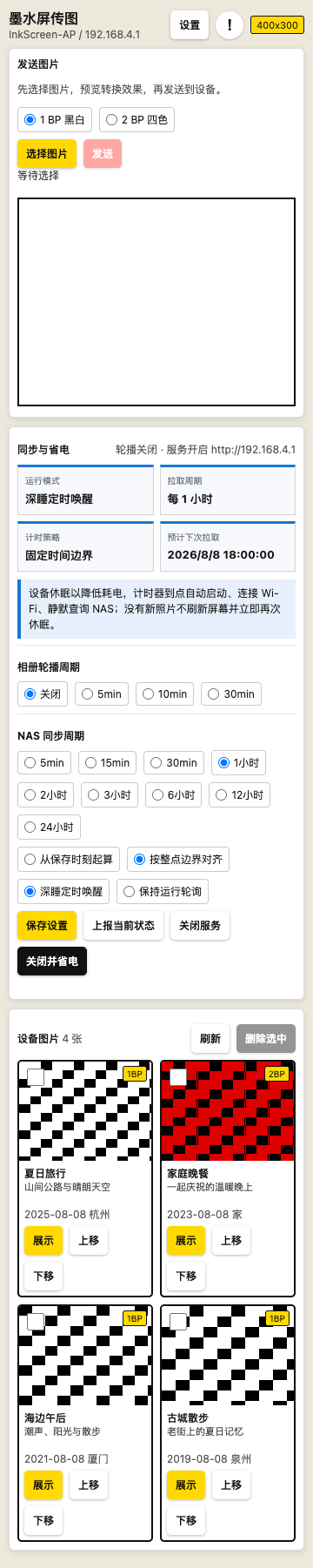

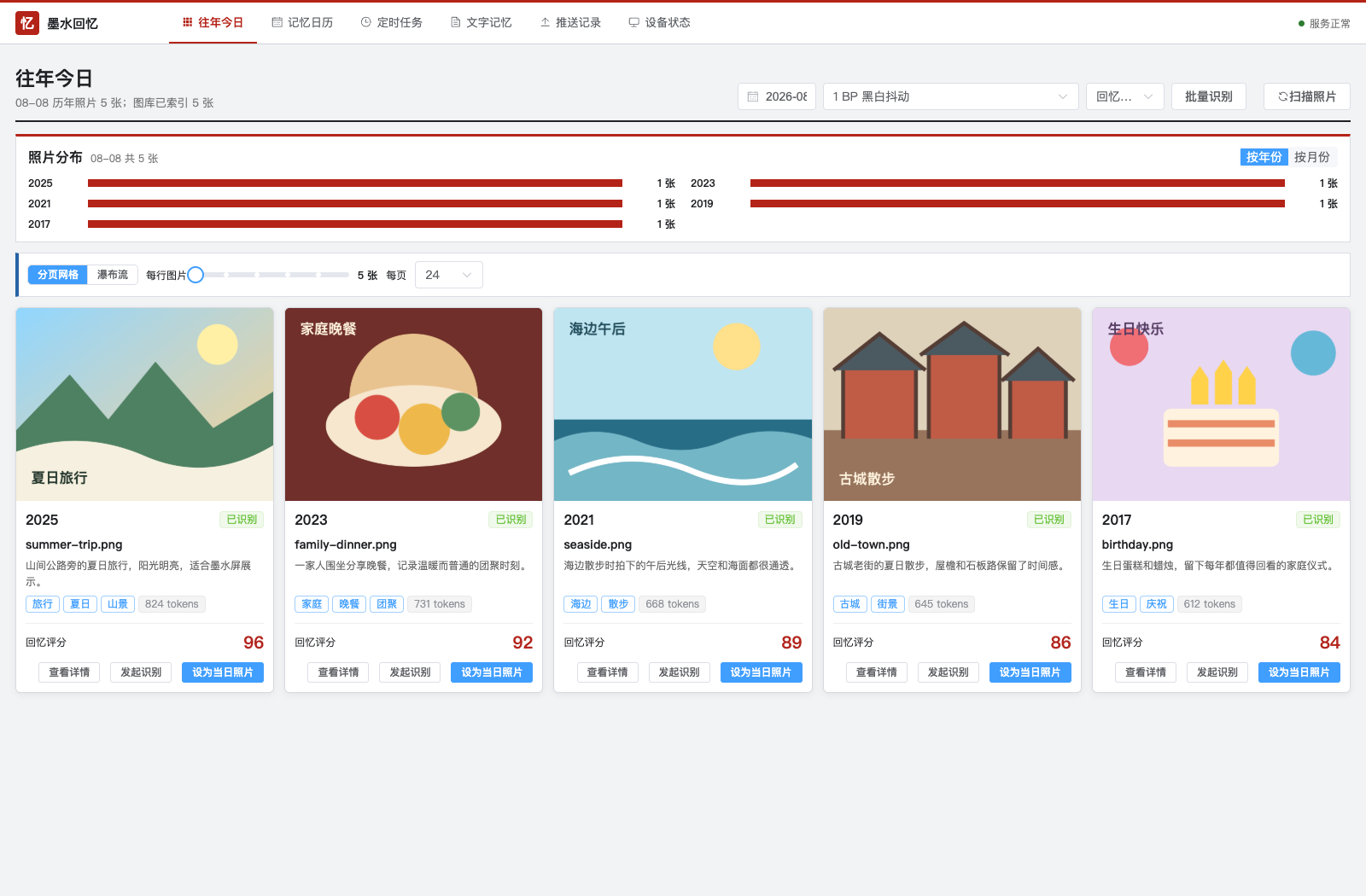

界面预览（仓库使用虚构演示数据）

刷写提醒： 仓库根目录的 zectrix-note4-4bp-gallery.bin 是从 0x0 写入的完整合并镜像，包含 bootloader、分区表、OTA 初始数据和应用固件。刷写前请确认设备为黑白 NOTE4、备份完整 16 MiB 原厂 Flash，并按仓库中的 .sha256 文件校验镜像。仓库说明该固件已使用 ESP-IDF 5.4.2 在真实 NOTE4 上完成构建、刷写和启动验证；当前不建议用 ESP-IDF 6 绕过上游波形哈希校验问题。

项目采用 MIT License；第三方组件、NOTE4 驱动与测试照片仍按各自许可证和署名要求使用。

¶ 10. Hearth

作者：Shantanu Goel（GitHub：shantanugoel）
收录日期：2026-09-16
项目地址：https://github.com/shantanugoel/hearth
版本标签：v0.1.0
刷写与备份：README · 完整 Flash 备份与恢复说明

Hearth 是面向 NOTE4 黑白开发套件（ESP32-S3 N16R8、400 × 300） 的家庭共享记忆板固件。长按正面按键说话后，设备把录音交给自建 Hub 做语音转写，再由专用 Hermes Agent 读取当前看板、调用 Hearth 工具整理请求，最后把更新后的内容同步回墨水屏。

设备包含 Today、Buy、Menu、Notes、Pulse 五个页面：显示 RTC 时钟、日期与天气，维护购物清单、带归属人的家务/提醒便签、一周三餐计划，以及一次性闹钟和计时器。短按正面按键切换页面，上下键选择条目，长按上键勾选或取消，长按下键删除；录音上传与整理在后台进行。

部署要求： ESP-IDF v6.1、Python Hub、可访问的语音转写服务，以及本机或 SSH 主机上的 Hermes；NOTE4 与 Hub 需处于可互通的网络。Wi-Fi、Hub 地址和天气坐标按仓库示例配置。当前 v0.1.0 标签页面只有源码压缩包，安装方式是从源码构建并通过 USB 刷写，不是下载即刷的预编译固件包。

界面预览（固件画布与页面代码生成的主机模拟器演示图，并非真机照片；演示人物和事项为样例）

型号与数据提醒： 仅适用于 NOTE4，不支持 NOTE4C，两种型号的镜像不可混用。刷写会替换现有固件，第一次安装前请备份自己设备的完整 16 MiB Flash、校验并另存一份。备份脚本默认核对作者设备标识，串口、工具路径和设备校验配置须按自己的环境调整；文档中的备份校验值对应作者设备原有的 BEACON 固件，不是通用 ZECTRIX 原厂恢复包。clean 不加入演示数据，demo 会先备份、再替换 Hub 当前看板，请勿把它当作无损升级。语音、转写和看板内容会交给所配置的 Hub、STT 与 Hermes 处理，不要把 Wi-Fi、密钥或家庭隐私数据提交到公开仓库。

项目采用 MIT License；NOTE4 板级支持与显示驱动源自 Zectrix Lab 的参考 Demo，字体和其他组件仍按 THIRD_PARTY_NOTICES.md 中各自许可证使用。以上为仓库文档与源码核对结果，不代表官方已完成 Hearth 真机兼容性或日常稳定性认证。

¶ NOTE4C 四色相册参考固件

维护者：LazyYoun
项目：https://github.com/LazyYoun/youn-ink-fourcolor-firmware/tree/2bp

这是官方 NOTE4C 开发指南采用的参考固件，由开发者独立维护，适用于 400 × 300 黑、白、红、黄四色 NOTE4C 面板。2bp 分支提供 ESP-IDF 固件、Wi-Fi 配网、手机/AP 与局域网传图、设备相册，以及可选的服务器和图片管理组件。

可直接刷写的合并镜像、校验值、写入地址、面板配置和操作步骤以 NOTE4C 开发指南 为准。本项目不是消费版 NOTE4 固件，也不是 NOTE4 十六灰阶相册（4BP）。两者的固件镜像不可混用。

¶ NOTE4C 1. 今天是周五吗？

作者：eyaeya
最后更新时间：2026-07-29
项目地址：https://github.com/eyaeya/today-is-friday
最新版本：https://github.com/eyaeya/today-is-friday/releases/latest

“今天是周五吗？”是一套专为 Zectrix NOTE4C 四色版开发的 ESP32-S3 趣味日历固件，适配 4.2 英寸 400 × 300 SSD2683 BWRY 墨水屏。它按照星期与时间段显示简短答案，内置 9 个文案池、共 450 条中文文案；同一文案池采用持久化洗牌机制，在一轮用完前不会重复。BOOT 短按可更换当前文案，四色界面仅使用黑、白、红、黄四种颜色。

首次启动时，设备会建立无密码热点并提供 Captive Portal，用户可通过手机完成 2.4 GHz Wi-Fi 与时间初始化。固件使用 PCF8563 RTC 离线走时，在日期或时段边界自动唤醒刷新，完成后回到 Deep-sleep；也可长按 Down 重新进入设置。正常显示期间不会持续联网，周四进入当天状态时会尝试联网校时。

当前 Release 为 v0.1.1，提供从 0x0 写入的单文件合并镜像、从 0x20000 写入的 app-only 镜像、四分段恢复包及 SHA-256 校验文件。v0.1.1 的 app-only 升级、正常页面与 BOOT 短按已通过 NOTE4C 真机冒烟测试；完整合并镜像的结构与分段已校验，但尚未作为完整组合重新烧录真机。

真机效果

刷写提醒： 本项目只适用于 NOTE4C 四色版，不可刷入 NOTE4 黑白屏。merged-offset-0x0.bin 必须写入 0x0，app.bin 只能在兼容分区布局下写入 0x20000；文件与地址不能混用。第一次安装或不确定现有分区时，请先完整备份 16 MiB Flash，并以仓库 README 和 Release 说明为准。

项目采用 MIT License，基于 LazyYoun/youn-ink-fourcolor-firmware 的 2bp 分支开发。

¶ NOTE4C 2. TRMNL Firmware（zectrix 分支）

作者：LitoMore / TRMNL
最后更新时间：2026-08-03
项目分支：https://github.com/LitoMore/trmnl-firmware/tree/zectrix
Zectrix 构建说明：https://github.com/LitoMore/trmnl-firmware/blob/zectrix/docs/zectrix.md
最新版本：https://github.com/LitoMore/trmnl-firmware/releases/tag/zectrix-v1.8.10

该 zectrix 分支为 TRMNL 开源墨水屏客户端提供 Zectrix NOTE4 与 NOTE4C 支持。上游维护者已于 2026 年 8 月 3 日将该适配标记为稳定阶段，并发布 zectrix-v1.8.10 正式 Release。它提供两个独立的 PlatformIO 构建目标：NOTE4 使用 zectrix_note4 与 EP42B_400x300 黑白屏配置，NOTE4C 使用 zectrix_note4c 与 EP42YR_400x300 四色屏配置。两种目标均仅面向 ESP32-S3 N16R8 版本，并加入了屏幕供电、GPIO17 整机电源保持、Home / OK 按键唤醒、电池电压和充电状态等 Zectrix 板级映射。

接入 TRMNL 服务后，设备可通过配网页面连接 Wi-Fi，获取并显示 400 × 300 的 TRMNL 自定义屏幕内容，然后进入定时休眠。zectrix-v1.8.10 已提供 NOTE4 和 NOTE4C 各自的 merged-firmware.bin 与 firmware.bin：首次安装或完整重装使用合并镜像并写入 0x0；只有设备已安装该 Zectrix TRMNL 分区布局时，才可用应用镜像在 0x20000 更新。Release 页面同时提供四个镜像的 SHA-256 校验值。

真机效果

刷写提醒： Release 镜像仅适用于 ESP32-S3 N16R8 版本的 NOTE4 / NOTE4C，两种型号的屏幕驱动与镜像不可互换。首次安装前请完整备份 16 MiB 原厂 Flash；首次启动时持续按住物理电源键，直到新固件开始运行。上游 TRMNL 自动 OTA 仍为这两个目标禁用，官方 Zectrix 原厂固件也不包含在 Release 中。

项目采用 GPL-3.0 License；该仓库是 usetrmnl/trmnl-firmware 的分支，Zectrix 适配以 zectrix 分支代码与 docs/zectrix.md 为准。

¶ NOTE4C 3. emini Home

作者：Tomasz Fiedoruk（GitHub：fiedoruk）
最后更新时间：2026-09-13
项目地址：https://github.com/fiedoruk/emini-home
项目官网：https://emini.ink/home/
最新版本：https://github.com/fiedoruk/emini-home/releases/tag/v0.4.0
安装说明：https://github.com/fiedoruk/emini-home/blob/main/docs/INSTALL.md

emini Home 是专为 ZECTRIX NOTE4C 四色开发套件制作的 ESP-IDF 固件，把 400 × 300 黑、白、红、黄墨水屏变成一张安静的每日信息海报。它可以显示天气预报、一个新闻标题和一条自定义便签；天气页面提供 Rhythm、Atlas、Print 三种构图，也可以轮换显示。

首次启动后，设备会建立 emini.ink 配网热点。用户通过手机浏览器打开设备本地面板，完成配对、2.4 GHz Wi-Fi、城市、RSS / Atom 新闻源、显示计划和夜间静默时段设置，不需要安装 App 或注册账号。设置保存在设备上，固件不会把数据发送到 emini 服务器；天气、地点搜索、IP 粗略定位、新闻与校时仍会分别访问项目文档列出的第三方服务。

v0.4.0 使用 ESP-IDF 6.0，并提供应用镜像、分区表、构建配置和 SHA-256 校验文件。安装流程要求先对完整 Flash 做两次备份，再运行仓库中的 tools/preflight.py 比对启动数据；通过检查后，只写入 0x8000 的分区表和 0x20000 的应用，保留原有 bootloader 与出厂数据。

NOTE4C 真机效果

刷写与测试状态提醒： 本项目只支持四色 NOTE4C，不可刷入黑白 NOTE4。v0.4.0 目前仅在一台 NOTE4C 上完成安装和测试；预检脚本不能自动区分 NOTE4 与 NOTE4C。请手动确认型号，严格按安装说明完成两次完整备份；预检若显示 STOP，不要继续刷写。作者尚未在真机上验证恢复原厂固件，Android 配网、电池续航和深度休眠也尚未完成测试；当前更新需要通过 USB 安装，没有 OTA。

项目采用 MIT License，是独立社区项目，并非由 ZECTRIX 制作或赞助。安装第三方固件会替换设备当前软件，请以仓库 README、安装说明和 Release 页面为准。

¶ NOTE4C 4. FourColor Ink

作者：DennisGaida
资料核对日期：2026-09-20
项目地址：https://github.com/DennisGaida/fourcolor-eink-firmware
编译与安装：https://github.com/DennisGaida/fourcolor-eink-firmware#firmware

FourColor Ink 是从 LazyYoun 的 youn-ink-fourcolor-firmware 派生的社区固件，面向 ZECTRIX ESP32-S3 4.2 英寸四色墨水屏。当前包含相册、天气、忙碌状态和设置页面；相册支持连接设备 Wi-Fi 热点上传图片，也可通过局域网 HTTP API 接收 NAS 或脚本推送的图片。

忙碌状态页面的在席与日程数据需要运行 server/ 中独立的 Python HTTP 桥接服务；不运行桥接服务时固件仍可启动，但没有实时忙碌状态数据。聊天、电子书、新闻和独立日历模块仍是未完成的实验功能，未包含在默认构建中。

README 提供 ESP-IDF 6.0 编译说明。NOTE4C 应选择 SSD2683 四色 BWRY 面板配置，并以仓库当前的编译、刷写步骤为准；可选的黑白屏配置使用不同面板设置。本次收录依据仓库文档，尚未对该分支进行独立刷写或真机验证。

许可证：MIT。此分支由 DennisGaida 独立维护，与上方 LazyYoun 开发指南参考固件分开列示。

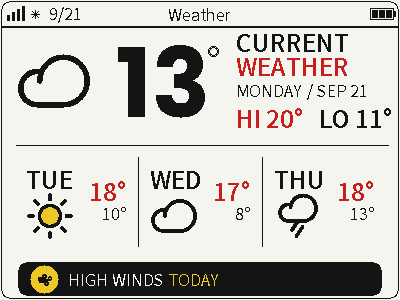

¶ 界面预览

截图来源：DennisGaida / FourColor Ink · 忙碌状态文档 · 天气文档。以上为项目界面截图，非设备实拍。

¶ NOTE4C 5. Paperwake

作者：alexclmy（X：@ytiralugins）
资料核对日期：2026-09-21
项目地址：https://github.com/alexclmy/paperwake

Paperwake 将 NOTE4C 固件与本地 Control Tower 网页应用结合，用于组合天气、日历、倒计时和便签看板，适配 ESP32-S3 的 400 × 300 黑、白、红、黄四色屏。布局编辑器运行在自己的电脑上，默认只监听本机回环地址，再通过局域网把画面推送到设备，无需 Paperwake 云账号。

编辑器支持拖放组件并预览四色输出；发送记录区分排队、已发送、已确认显示、结果不确定及失败状态。设备可深度休眠，通过定时器或按键唤醒，Control Tower 将内容排队并在唤醒窗口内投送；也可先用模拟设备体验编辑和推送流程。

仓库文档要求固件使用 ESP-IDF 6.x，Control Tower 使用 Node.js 20+。安装请查看 固件说明 与 Control Tower 快速入门，先完整备份 16 MiB Flash，再按上游硬件说明操作。本次收录尚未经我们独立刷写验证。

配图：提供的项目照片，经轻度提亮以便阅读。

许可证：MIT，保留上游固件版权声明。Paperwake 为非官方、独立维护的社区项目。

¶ NOTE4C 6. Zaino

作者：filippocobelli
资料核对日期：2026-09-28
项目地址：GitHub
安装说明：docs/installazione.md（意大利语） · 固件说明

Zaino 是面向 ZECTRIX NOTE4C 四色开发套件 的学校日程看板。默认安排为：早晨显示当天课程与活动、天气和午餐；下午显示按教师学科颜色标记的每周课表；上学前的晚上显示次日书包物品、作业、测验和雨具提醒；夜间可显示照片。正面按键可在启用的午餐、天气等页面之间切换，页面顺序与停留时间可配置。

NOTE4C 只有黑、白、红、黄四种墨色。蓝、绿、紫色学科会用条纹或点阵区分，并可在旁边标注颜色名称。多台设备可分别选择红、黑或黄作为界面强调色。意大利语和英语可用于设备画面与手机网页管理端。

项目由家中常开的 Docker 服务器生成 400 × 300 页面；手机网页用于设置学科、课表、午餐、日记、iCal 日历和页面时段。设备端是 ESP-IDF 5.4 的轻客户端：唤醒后通过 Wi-Fi 获取当前页面；内容未变化时利用 ETag 跳过刷新，然后进入深度休眠。固件复用 NOTE4C 参考固件保存的 Wi-Fi 凭据，SSD2683 屏幕驱动序列也来自该参考固件，并在仓库中保留致谢。

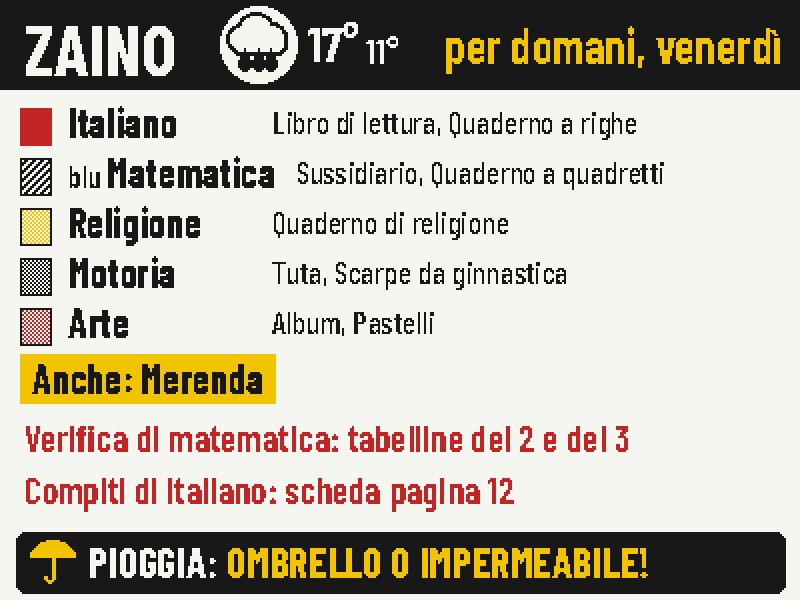

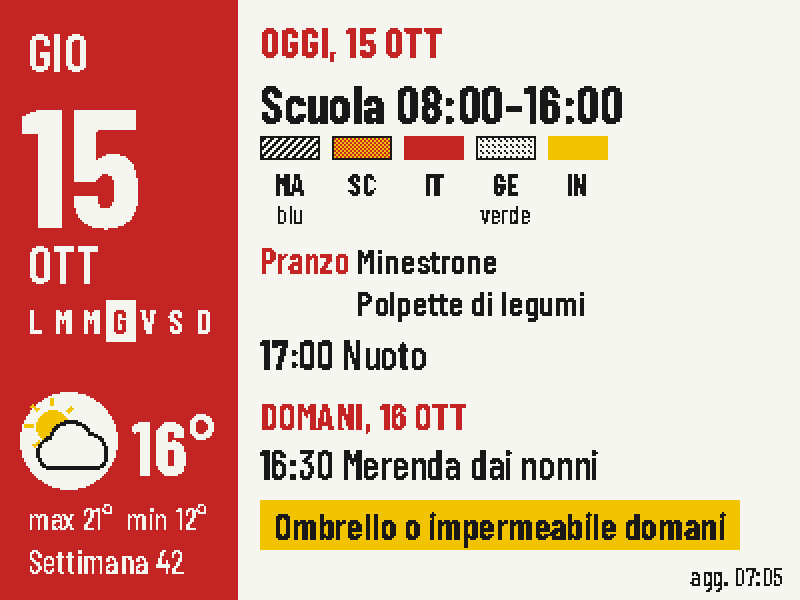

项目示例画面（服务器生成的 400 × 300 页面放大展示，使用样例数据；非设备实拍）：

安装与数据提醒： 仅支持四色 NOTE4C，不能刷入黑白 NOTE4。需要常开的 Docker 主机、2.4 GHz Wi-Fi，并在编译时写入家庭服务器地址。首次安装前先备份完整 16 MiB Flash，按上游说明用 NOTE4C 参考固件配置 Wi-Fi，再安装 Zaino 并保留设置。手机网页默认没有登录保护，服务器应只在家庭网络或 VPN 内使用。作者说明项目由 Claude 协助编写，并经过真机反复试验；本次收录依据项目文档和示例图，未由我们独立刷写验证。

许可证：GPL-3.0-or-later。Zaino 是独立社区项目，并非 ZECTRIX 官方固件；安装和维护请以仓库最新说明为准。
